Įvadas
500 kVA kompaktiška pastotė yra efektyvus, intelektualus ir modulinio energijos paskirstymo sprendimas. Sukurtas taip, kad patenkintų šiuolaikinės energijos sistemos reikalavimus, jis pasižymi dideliu erdvės panaudojimu, greitu montavimu/paleidimu ir lengvai veikimu/priežiūra. Jo kompaktiškas konstrukcija integruoja transformatorių, elektros įrangą, valdymo sistemą ir kt. Uždaros struktūroje. Bendra struktūra yra tvirta ir patikima, galinti prisitaikyti prie įvairių sudėtingų aplinkos sąlygų.
Savybės
Patikimas
Gaubtelyje yra cinkuotos aliuminio-cinko plieno plokštės, skirtos išorinėms ir standartizuotoms konteinerių klasės medžiagoms, skirtoms rėmui. Vidinės apvalkalo plokštės yra pagamintos su sujungtomis aliuminio lydinio plokštelėmis su ugniai atspariomis izoliacinėmis medžiagomis, pritvirtintomis tarp sluoksnių.
Protingas
Pastotė suprojektuota naudojant intelektualią automatizavimą, naudojant mikrokompiuterių pagrindu sukurtą apsaugos sistemą, įdiegtą įvairiose vietose. Ši sąranka palaiko „keturias nuotolines funkcijas“ - nuotolinio matavimo, nuotolinio signalo, nuotolinio valdymo ir nuotolinio reguliavimo. Kiekvienas įrenginys veikia savarankiškai, naudodamas visas relės apsaugos funkcijas. Jie įgalina nuotolinio veikimo parametrų nustatymą, vidinės drėgmės/temperatūros valdymą ir nuotolinio dūmų aliarmo sukeliantį.
Surenkama
Visi vidiniai komponentai yra iš anksto įdiegti ir išbandomi gamyklose. Darbas vietoje sumažinamas iki gaubto padėties nustatymo, kabelių sujungimų, apsaugos nustatymo patikrinimo ir funkcinių bandymų-bendro montavimo ir paleidimo laiko sumažinimas iki 5–8 dienų.
Lankstus
Modulinė konstrukcija leidžia kiekvienam įrenginiui veikti kaip nepriklausoma sistema, kurią galima pritaikyti konkrečiems veiklos reikalavimams.
Kompaktiškas
Pastotė užima tik apie 1/10 erdvės, reikalingos įprastiniam tipui. Jis gali būti montuojamas uždarose vietose, tokiose kaip gatvės kampai, kvadratai ir gamyklos kampai.
Estetinis
Estetiškai suprojektuotas gaubtas, prieinamas pritaikomomis spalvomis, sklandžiai susimaišo į aplinkinę aplinką. 500 kVA kompaktiška pastotė gali būti fiksuota arba mobilioji pastotė tankiai apgyvendintose vietose.

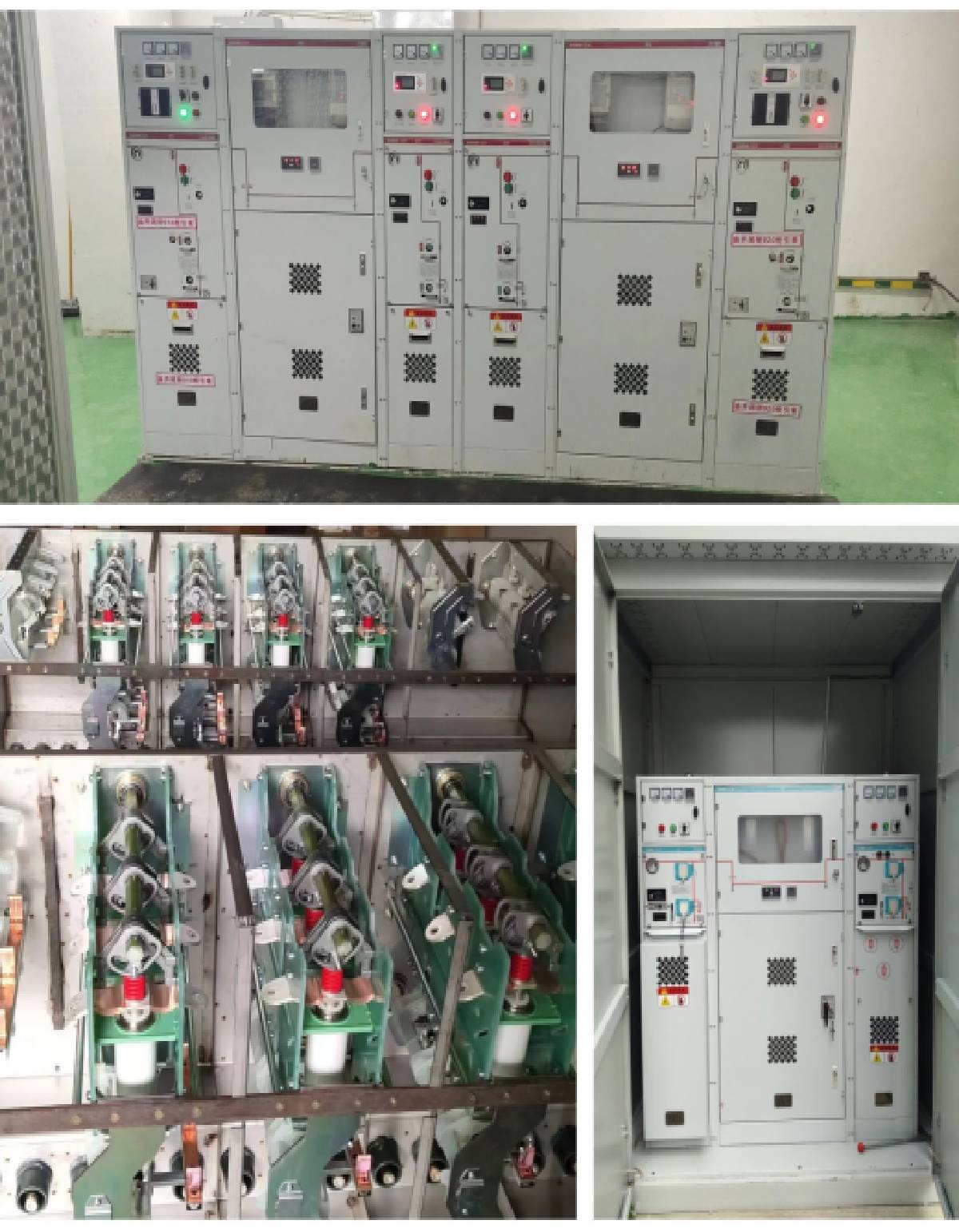

Aukštos įtampos skirstomieji įrenginiai

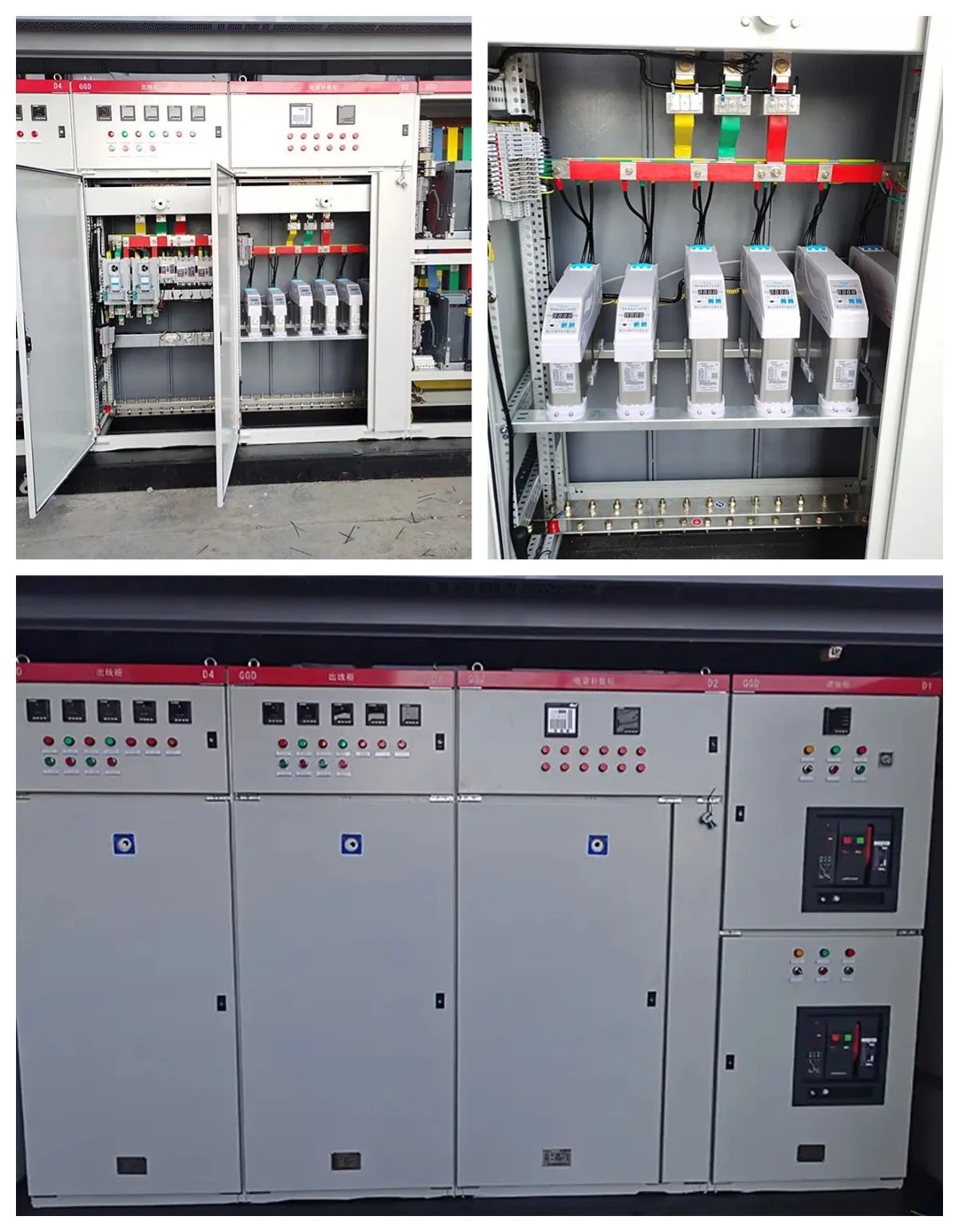

Žemos įtampos skirstomoji plokštė

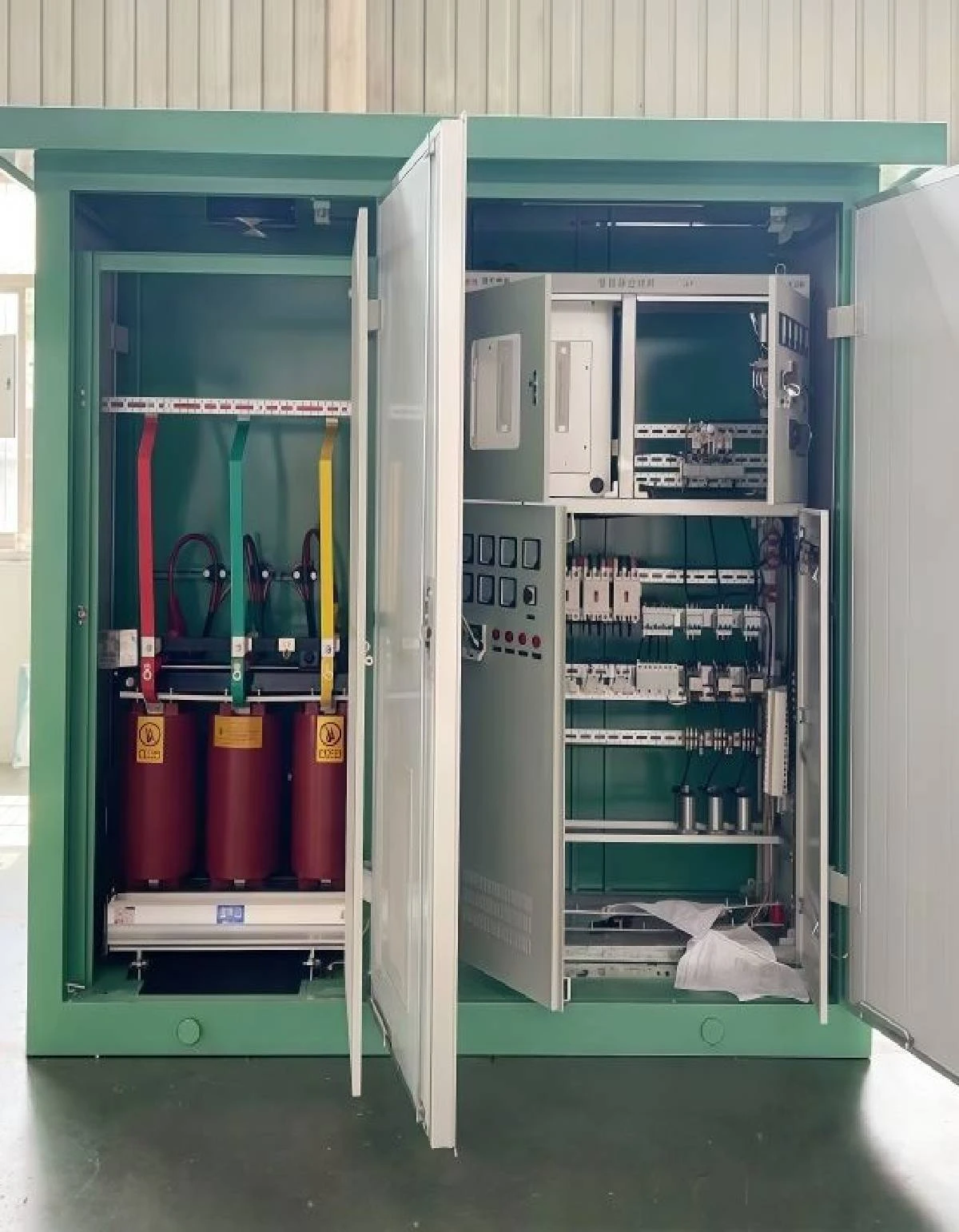

Transformatoriaus skyrius
Patarimai
500 kVA kompaktiška pastotė pirmiausia priklauso nuo natūralios oro cirkuliacijos aušinimui. Todėl netvarkos neturėtų būti laikoma aplink gaubtą. Norint palaikyti temperatūrą žemiau maksimalių leistinų ribų, taip pat būtina reguliariai pašalinti dulkes iš oro angų.
Po žemos įtampos grandinės pertraukiklio kelionių reikia nustatyti priežastį prieš atkuriant energiją, kad avarija nesugeba eskaluoti.
Aukštos įtampos skyriuje yra cinko oksido laikikliai, o konfigūracija turi leisti patogiai išbandyti ir pakeisti.
Prietaisai aukštos įtampos skyriuje turėtų būti reguliariai tikrinami ir prižiūrimi. Bet kokius nustatytus trūkumus reikia nedelsiant išspręsti. Izoliacijos prevenciniai testai taip pat turėtų būti atliekami periodiškai. Jei įranga neveikia daugiau nei 3 mėnesius, prieš pradedant atnaujinimą, reikėtų atlikti išsamų prevencinį testą.
Pakeičiant aukštos įtampos saugiklį, transformatorius turi būti panaikintas. Veikimo metu turi būti tinkamai atjungti mechaniniai blokai, o reikia naudoti izoliuotą karštą lazdelę.
Visos kabelio patekimo ir išėjimo skylės turėtų būti uždaromos, kad maži gyvūnai nepatektų į patekimą ir avarijas.
