Kaip pasirinkti tinkamą alyvos transformatorių energijos paskirstymui?

Kaip pasirinkti tinkamą alyvos transformatorių energijos paskirstymui?

Alyvos transformatoriaiyra plačiai naudojami komunaliniuose tinkluose, pramoniniuose parkuose ir komerciniuose paskirstymo tinkluose dėl didelio patikimumo, didelės perkrovos ir konkurencingos bendrų sąnaudų našumo. Tinkamas pasirinkimas tiesiogiai lemia maitinimo stabilumą, tarnavimo laiką ir eksploatavimo išlaidas. Žemiau pateikiami pagrindiniai specifikacijos veiksniai:

Siųsti užklausą dabar

Talpa (kVA) yra pagrindinis pasirinkimo indeksas. Venkite per mažo dydžio, kuris sukelia nuolatinį perkaitimą ir izoliacijos senėjimą, arba per didelio dydžio, kuris padidina tuščiosios eigos nuostolius ir pirkimo išlaidas.

1. Apskaičiuokite pagal nuolatinę apkrovą, didžiausią apkrovą ir pliusą10–20 % saugos ribabūsimam apkrovos išplėtimui.
2. Optimalus veikimo apkrovos diapazonas: 40–70 % vardinės talpos, kad būtų užtikrintas geriausias efektyvumas.
3. Ypatingą dėmesį atkreipkite į impulsines apkrovas, tokias kaip dideli varikliai ir dažnai paleidžiama įranga.

1. Pirminė / antrinė vardinė įtampa turi griežtai atitikti vietines tinklo specifikacijas (pvz., . 33kV / 0,4 kV, 11 kV / 400 V).
2. Patikrinkite vietinio tinklo dažnį (50 Hz arba 60 Hz).
3. Vektorių grupė:Dyn11yra pagrindinis paskirstymo transformatorių srautas, gerai valdantis nesubalansuotas trifazes apkrovas ir harmonikas. Patvirtinkite vektorių grupę, jei reikia veikti lygiagrečiai.
4. Čiaupų keitiklis: išjungtas atšakų keitiklis yra standartinis; pasirinkite apkrovos atšakų jungiklį, skirtą tinklams su dideliais įtampos svyravimais.

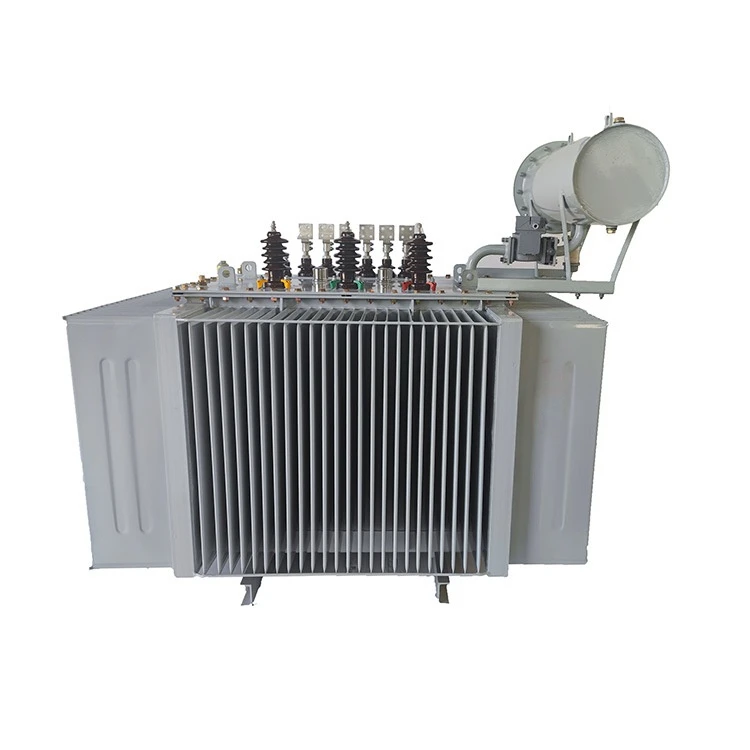

1. ONAN (natūralus aliejus): dažniausiai naudojami bendrojo paskirstymo transformatoriams, natūralus aušinimas, mažai priežiūros.
2. ONAF (natūralios oro pajėgos): didesnės talpos įrenginiams, siekiant padidinti našumą esant didelei apkrovaiMade{0}}in-Ch....

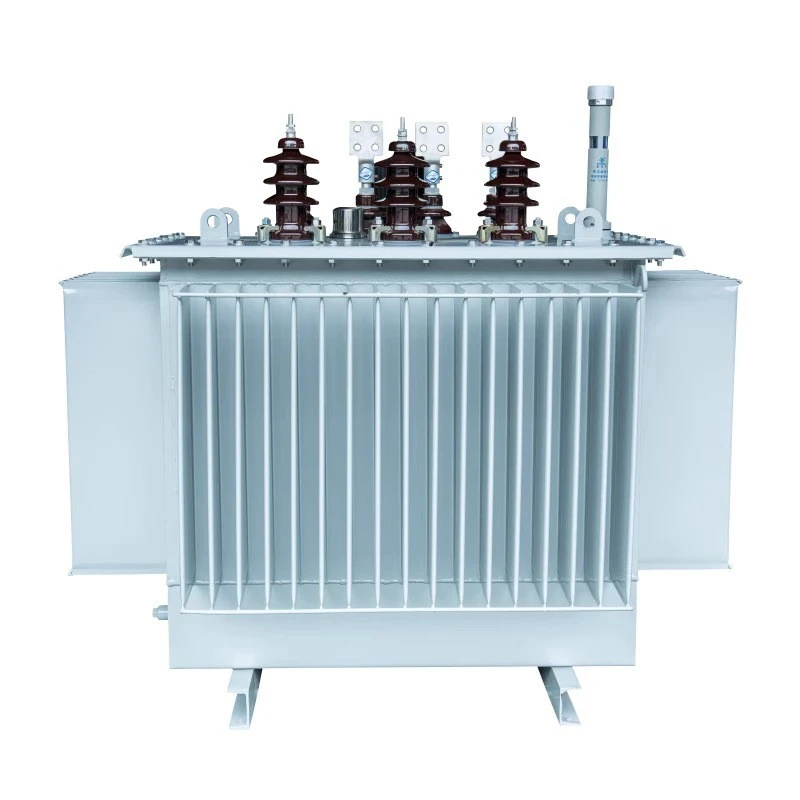

3. Konstrukcijos tipas: Konservatoriaus tipas arba hermetiškai uždarytas tipas. Hermetiška konstrukcija sumažina alyvos oksidaciją, tinka pakrantėse ir didelės drėgmės vietose.

Sutelkti dėmesį įtuščiosios eigos praradimas ir apkrovos praradimas. Mažų nuostolių branduolių dizainas sumažina ilgalaikį energijos suvartojimą. Nors didelio efektyvumo modeliai kainuoja didesnes išankstines išlaidas, jie žymiai sutaupo per 25–30 metų eksploatavimo ciklą. Nurodykite nuostolių vertes, atitinkančias IEC 60076 arba vietinius regioninius standartus.

1. Įrengimas lauke / viduje; pakrantės druskos rūkas, dideliame aukštyje, dulkėtoje ar korozinėje aplinkoje bakui ir priedams reikės specialaus antikorozinio apdorojimo.
2. Patikrinkite aplinkos temperatūros ribas, seisminius reikalavimus.

Įsitikinkite, kad transformatorius atitinka tikslinės rinkos standartus: IEC, ANSI, AS/NZS arba kitus regioninius privalomus reikalavimus (EAC, LAPEM, SDoC ir kt.). Galiojančios tipo bandymų ataskaitos yra būtinos rengiant konkursus ir priimant projektą.

Impedanso vertė apibrėžia trumpojo jungimo srovės dydį. Pasirinkite tinkamą varžą, suderinamą su priešais esančiais apsauginiais įtaisais, kad išvengtumėte žalos trumpojo jungimo gedimų metu.

Įvertinkite ne tik pirkimo kainą, bet ir energijos nuostolių išlaidas, priežiūros darbus, atsarginių dalių prieinamumą ir gamintojo teikiamą pagalbą po pardavimo.
